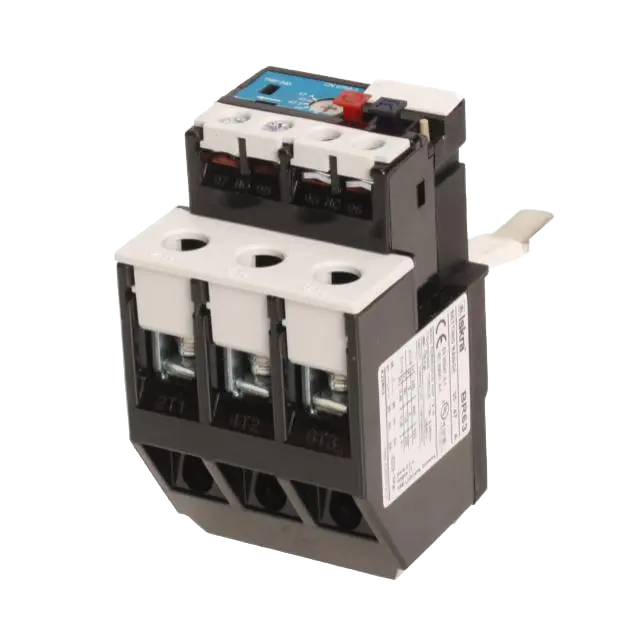

Thermisches Überlastrelais ISKRA BR63

für Schütze ISKRA KNL43-KNL75

Beschreibung

Besonderheiten

3-poliges Überlastrelais
Nach IEC/EN 60947-4-1
Schutz für Motoren bis 47A Betriebsstrom und 690V Betriebsspannung
Elektrisch isolierte Hilfskontakte (1 Schließer, 1 Öffner)
Manuelle oder automatische Rückstellung auswählbar
Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1
Temperaturkompensation
UL Zulassung
Schutzklasse IP20

Serienspezifikationen

Bezeichnung

BR63

Bemessungsbetriebsspannung Ue

690 V

Stoßspannungsbelastbarkeit Uimp

6 kV

Zulässige Betriebstemperatur

-5°C ... +55°C

Einbaulage

Beliebig

Befestigung

Einhängen am Schütz, festschrauben in den Hauptanschlussklemmen

Anschlussklemmen

Schraubklemmen

Anschlussquerschnitte

2x 6,0 - 35qmm (feindrähtig mit AEH)

Anschlussquerschnitte Hilfskontakte

2x 0,75-2,5qmm (feindrähtig mit AEH)

Auslöseklasse

Schalthäufigkeit

Bis zu 15 Schaltungen/h oder 60 Schaltungen/h mit 40%

Einstellungen und Hinweise - siehe auch "Weitere Bilder"

Warnung:

Ungenügend angezogene Klemmschrauben führen zu unzulässiger Erwärmung. Das Gerät darf nur vom Fachpersonal angeschlossen werden. Spannung führende Teile nicht berühren!

Überprüfung von Inbetriebnahme:

Ausschalttaste "O" drücken, um das Relais zurückzustellen. Durch Drücken des Schiebers "2" in Pfeilrichtung löst das Gerät aus. Der Kontakt 95-96 öffnet, der Kontakt 97-98 schließt. Im ausgeschalteten Zustand zeigt die Schaltstellungsanzeige "1" gelb an.

Einstellung auf Motornennstrom:

Die Einstellung auf Motornennstrom erfolgt durch Drehen des Einstellknopfes (3), bis der Punkt des Knopfes an dem gewünschten Nennstromwert steht.

Umstellung Hand - Automatische Rückstellung:

Hand-Rückstellung:

Mit der Taste "R" (4) wird der ausgelöste Überlastschutz zurück gestellt. Bitte auf ausreichend Abkühlzeit achten.

Automatische Rückstellung:

Die Taste "R" (4) eindrücken und halten und dabei den Schieber (5) in Pfeilrichtung verschieben bis er einrastet. Nach loslassen des Schiebers muss der Taster "R"(4)" eingedrückt bleiben.

Hilfsschalter:

Öffner-Kontakt 95-96, Schließer-Kontakt 97-98 galvanisch getrennt. Kurzschlussschutz der Hilfsschalter 6A gl. Mit dem Schließer-Hilfskontakt 97-98 kann ein Meldestromkreis betätigt werden. Ein Einkreiswechlserkontakt kann durch Einfügen einer Brücke zwischen Anschluss 95 und 97 erzielt werden.

Weitere Ansichten und Zeichnungen
