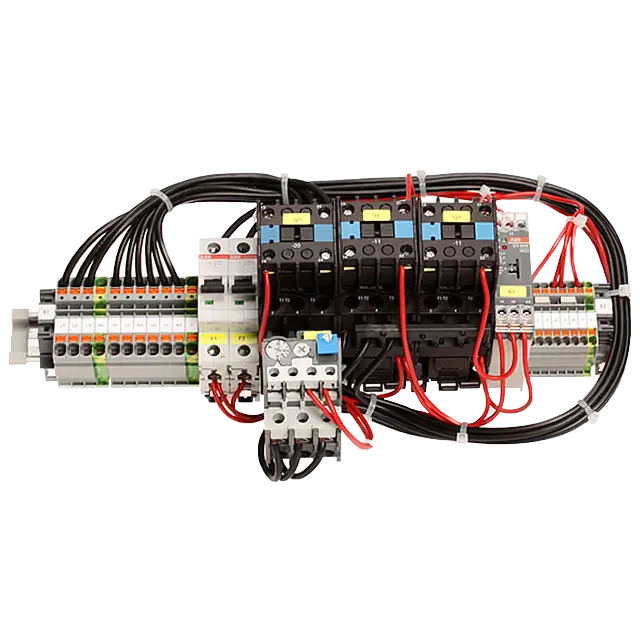

Automatische Stern-Dreieck-Starter auf DIN-Normschiene

Automatische Stern-Dreieck-Starter werden bei Asynchronmotoren ab 4kW eingesetzt, um unzulässig hohe Einschaltströme während des Anlaufs zu verhindern. Der Vorteil gegenüber handbetätigten Stern-Dreieck-Startern liegt darin, dass diese Starter über eine Steuerlogik verfügen oder manuell ansteuerbar sind und die Hochlaufzeit auf die jeweilige Anwendung optimal eingestellt werden kann.

Der Anlauf wird mit einer Schützsteuerung, einem speziellen Zeitrelais und mit integriertem Überlastrelais realisiert. Durch das Einhalten von wichtigen Schaltfolgen und Verriegelung der Steuerung wird eine hohe Betriebssicherheit erreicht.

Die Umschaltzeit sollte so eingestellt werden, dass beim Umschalten von Stern auf Dreieck mindestens 80% der Nenndrehzahl erreicht sind. Ein für Stern-Dreieck-Anlauf geeigneter Motor muss bei einer Netzspannung von 380V eine Spannungsabgabe von 380V / 660V oder Dreieck 380V haben. Zum Anschluss werden Motoren mit 6 herausgeführten Wicklungsenden benötigt.

Diese Stern-Dreieck-Starter finden ihren Einsatz in Werkzeugmaschinen, Holzbearbeistungsmaschinen, Kompressoren uvm. Des weiteren können diese Starter auch mit unseren neuen Bremssteuerungen ausgeführt werden.
