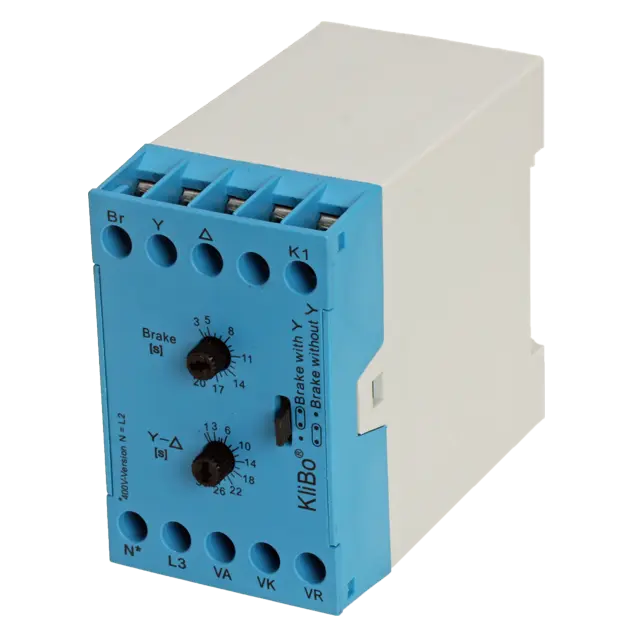

KLIBO-Star-Delta-Brake-Timer

Besonderheiten

• Einstellbare Hochlaufzeit
• Einstellbare Bremszeit
• Aktivierungsmöglichkeit des Stern-Schützes während der Bremsung
• Relaisausgänge 5A
• Verriegelungsrelais (Wechsler) zum Verriegeln des Steuerstromkreises und des Hauptschalters während der Bremsung
• Beliebig hohe Bremsströme aufschaltbar durch Ansteuermöglichkeit von Leistungsschützen
• Controllergesteuert mit Watch-Dog

Funktionsbeschreibung

Das KLIBO-Star-Delta-Brake-Timer-System ist speziell für das Starten im Stern-Dreieck und Abbremsen von Käfigläufermotoren konzipiert. Hierbei können die Start- und Bremszeiten individuell auf die jeweilige Anwendung eingestellt werden. Alle weiteren Schaltfolgen sind zeitoptimiert und werden durch einen Controller mit Watch-Dog gesteuert und überwacht. Die Ausgangssignale für Stern, Dreieck und Bremsschütze werden durch leistungsstarke Relais geschaltet. Mit einem zusätzlich integrierten Relais mit Wechslerkontakt kann der Steuerstromkreis und falls erforderlich der Hauptschalter während der Bremsphase verriegelt werden. Für die Bremsung eignen sich besonders das KLIBO-Phase-Brake-System. Mit diesem Modell wird über einen Bremsschütz der Bremsstrom auf die Motorwicklung geschaltet. Um ein größtmögliches Bremsmoment zu erreichen, kann der Bremsstrom über 2 oder auch über 3 Wicklungen verschaltet werden. Für die 2-Wicklungsbremsung kann durch einen Jumper der Stern-Schütz während der Bremsung aktiviert werden.
