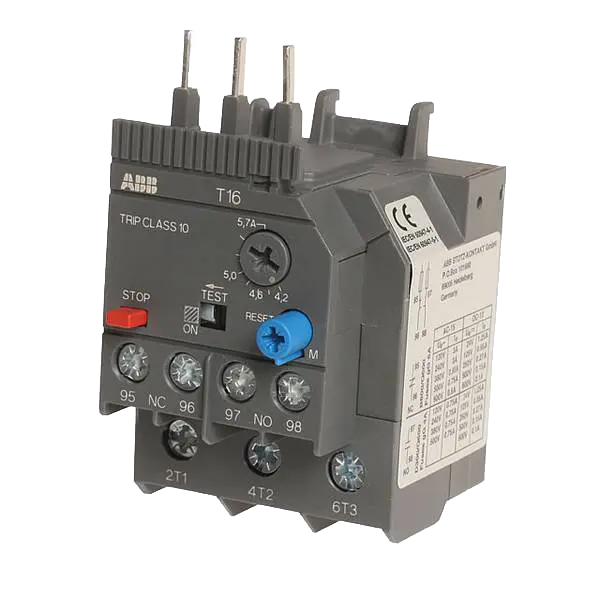

Thermisches Überlastrelais ABB T16
für Schütze ABB B7-Reihe
Beschreibung
Besonderheiten
- Manuelle oder automatische Rückstellung auswählbar
- Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1
- TEST- und STOP-Funktion - Ausgelöst-Anzeige auf der Vorderseite
- Temperaturkompensation
- Sowohl für einphasige als auch für dreiphasige Anwendungen geeignet
Serienspezifikationen
Bemessungsbetriebsspannung Ue
690 V
Stoßspannungsbelastbarkeit
6 kV
Zulässige Lagertemperatur
-50°C ... +80°C
Zulässige Betriebstemperatur
-25°C ... +60°C
Einbaulage
Beliebig
Befestigung
Einhängen am Schütz, festschrauben in den Hauptanschlussklemmen
Anschlussklemmen
Schraubklemmen
Ausführungen
| Artikel-Nr | Bild | Ausführung | Einstellbereich (A) |
|---|---|---|---|
| 4036.6554 |  | T16-0.13 | 0,10...0,13 |
| 4036.6555 | | T16-0.17 | 0,13...0,17 |
| 4036.6556 | | T16-0.23 | 0,17...0,23 |
| 4036.6557 2 | | T16-0.31 | 0,23...0,31 |
| 4036.6558 | | T16-0.41 | 0,31...0,41 |
| 4036.6559 3 | | T16-0.55 | 0,41...0,55 |
| 4036.6560 | | T16-0.74 | 0,55...0,74 |
| 4036.6561 | | T16-1.0 | 0,74...1,00 |
| 4036.6562 4 | | T16-1.3 | 1,00...1,30 |
| 4036.6563 4 | | T16-1.7 | 1,30...1,70 |
| 4036.6564 5 | | T16-2.3 | 1,70...2,30 |
| 4036.6565 > 5 | | T16-3.1 | 2,30...3,10 |
| 4036.6566 4 | | T16-4.2 | 3,10...4,20 |
| 4036.6567 > 5 | | T16-5.7 | 4,20...5,70 |
| 4036.6568 2 | | T16-7.6 | 5,70...7,60 |
| 4036.6569 > 5 | | T16-10 | 7,60...10,0 |
| 4036.6570 | | T16-13 | 10,0...13,0 |
| 4036.6571 2 | | T16-16 | 13,0...16,0 |
