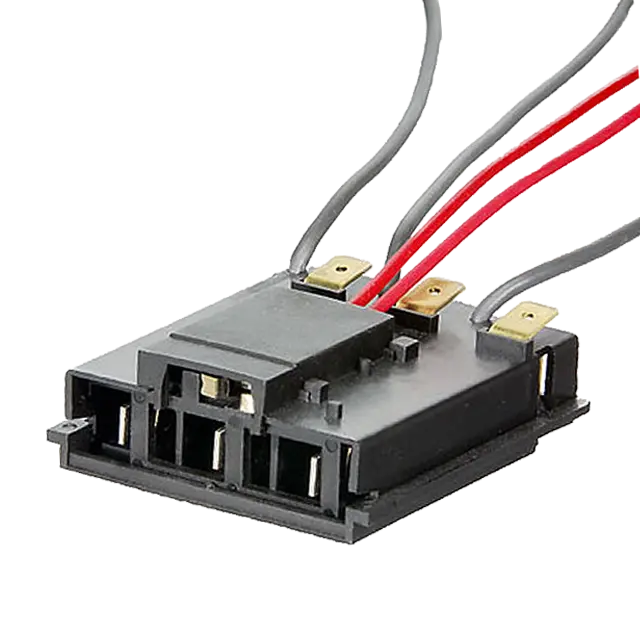

Überlastschutz Klibo Mxx,xA

Der optimale Schutz für Ihren Motor.

Ueberlastschutz Mxx,xA
Beschreibung

Besonderheiten


  • Preisgünstig
  • Kompakte Bauform
  • Sichere und einfache Wirkungsweise
  • Sehr gutes Preis-Leistungsverhältnis
  • Individuelle Anpassung an spezielle Kundenwünsche möglich
  • Kurze Lieferzeit, da eigene Herstellung
  • Motorschutz nach IEC204-1, EN60204-1, DIN VDE0113 Teil 1 / IEC947-4-1, EN60947-4-1, DIN VDE0660 Teil 102


Auslösekennlinie siehe "Weitere Bilder"

Serienspezifikationen

Bereich

0,6...16,0 A

Einstellung

Werkseinstellung (nach Nennstromangabe)

Ausführungen

1-pol., 2-pol. , 3-pol.

Wirkungsweise

Thermobimetall, Auslösung über Mikroschalter

Ue

400 V

Ui

400 V

Schaltspannung

Max. 400V~

Schaltleistung des Auslösers

2(0,5)A 250V~

Rückstellung

Automatisch

Auslöseklasse

10 A

B10 (B10d)

1.000.000 (1.500.000)

Bauform

Einschub

Gehäusematerial

PA6.6 V-0

Empfohlene Vorsicherung (bei 400V) für Nennstrom 0,16 - 0,60A

4 A

Empfohlene Vorsicherung (bei 400V) für Nennstrom 0,60 - 1,00A

6 A

Empfohlene Vorsicherung (bei 400V) für Nennstrom 1,00 - 1,60A

10 A

Empfohlene Vorsicherung (bei 400V) für Nennstrom 1,60 - 16,0A

16 A

Auslösecharakteristik Ie x 1,05

Auslösezeit t>2h

Auslösecharakteristik Ie x 1,20

Auslösezeit t<2h

Auslösecharakteristik Ie x 1,50

Auslösezeit t<2min

Weitere Ansichten und Zeichnungen
Auslösekennlinie
Auslösekennlinie
