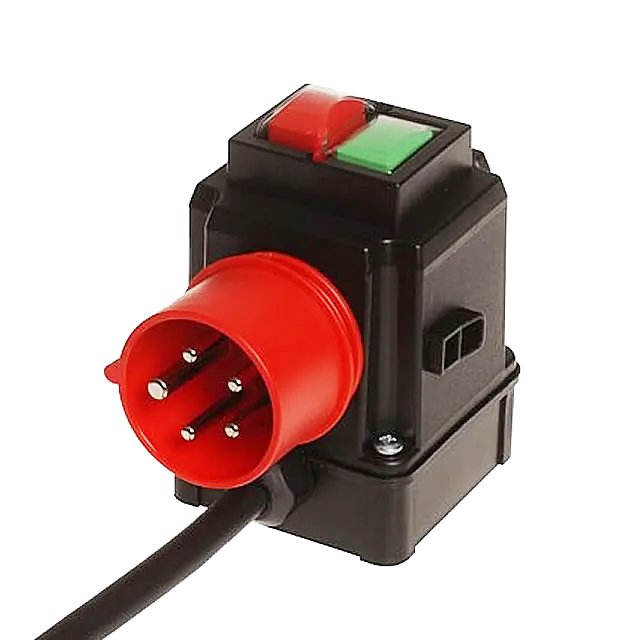

Starter 3Ph-400V, Reihe K900

Beschreibung

Besonderheiten

mit Unterspannungsauslösung nach IEC204-1, EN60204, VDE0113, Abschnitt 7.5., zum Schutz gegen selbstständigen Wiederanlauf nach Spannungseinbruch und Spannungswiederkehr
Mit elektronischer Bremse erhältlich
Mit integriertem Überlastschutz erhältlich, fest auf Motornennstrom eingestellt)
Alternativ auch ohne Unterspannungsauslösung

Bitte beachten Sie, dass es sich bei den folgenden Ausführungen um Beispielkonfigurationen handelt. Durch die vielen Kombinationsmöglichkeiten der Einzelkomponenten sind wir in der Lage, eine Vielzahl von Modellen zu produzieren. Sollte bei diesen Ausführungen die von Ihnen gewünschte Konfiguration nicht enthalten sein, dann kontaktieren Sie uns.

Serienspezifikationen

Anlauf

Direktstart

Bemessungsbetriebsspannung Ue

400V/50Hz

Bemessungsschaltvermögen AC-3

4,0kW 400V~

Bemessungsbetriebsstrom Ie

9,0 A

Anschluss

3Ph-400V

Schaltschütz

KB-04

Betätigungsart

Drucktasten Ein/Aus

Tasterfeld

mit Schutzkappe

Einbaulage

Beliebig, ausgenommen Tastatur nach oben

Befestigungsmaß

68x68 mm

Schaltfunktionen

0-1

Vorsicherung

16A gL/gG

Umgebungstemperatur

-10°C...+40°C

Gehäusematerial

PP schwarz

Material Kragenstecker

PA6 rot

Schutzart

IP54

Konformität

Weitere Ansichten und Zeichnungen

Bezeichnung der Leitungsausgänge bei TAZ

Ausführungen

Artikel-Nr	Unterspannungsauslösung Uc	elektronische Bremse	Verschaltung für mechanische Bremse	Überlastschutz
0097.4528 4	400V/50Hz	Nein	Nein	Nein
0098.0900 > 5	Nein	Nein	Nein	Nein
0098.0901 > 5	400V/50Hz	Nein	Nein	Ja
0098.0902 > 5	400V/50Hz	Nein	Nein	Ja
0098.9001 > 5	400V/50Hz	Nein	Nein	Nein
0098.9002 > 5	400V/50Hz	Ja	Nein	Nein
0098.9005 2	400V/50Hz	Ja	Nein	Ja
0098.9006 > 5	230V/50Hz	Nein	Ja	Ja
0098.9007 > 5	Nein	Nein	Nein	Nein
0098.9010 > 5	400V/50Hz	Nein	Nein	Nein
0098.9020 3	400V/50Hz	Nein	Nein	Nein
0098.9030 > 5	400V/50Hz	Nein	Nein	Nein
0098.9050	400V/50Hz	Nein	Nein	Nein
0098.9060	230V/50Hz	Nein	Nein	Nein
0098.9061 > 5	400V/50Hz	Nein	Nein	Ja
0098.9070 5	230V/50Hz	Nein	Nein	Ja
0098.9074 2	230V/50Hz	Nein	Nein	Ja
0098.9075 5	400V/50Hz	Nein	Nein	Ja
0098.9076 5	230V/50Hz	Ja	Nein	Nein
0098.9080 1	230V/50Hz	Ja	Nein	Nein
0098.9083 > 5	400V/50Hz	Ja	Nein	Ja
0098.9090 > 5	230V/50Hz	Ja	Nein	Ja
4700.0027 > 5	400V/50Hz	Nein	Nein	Nein
