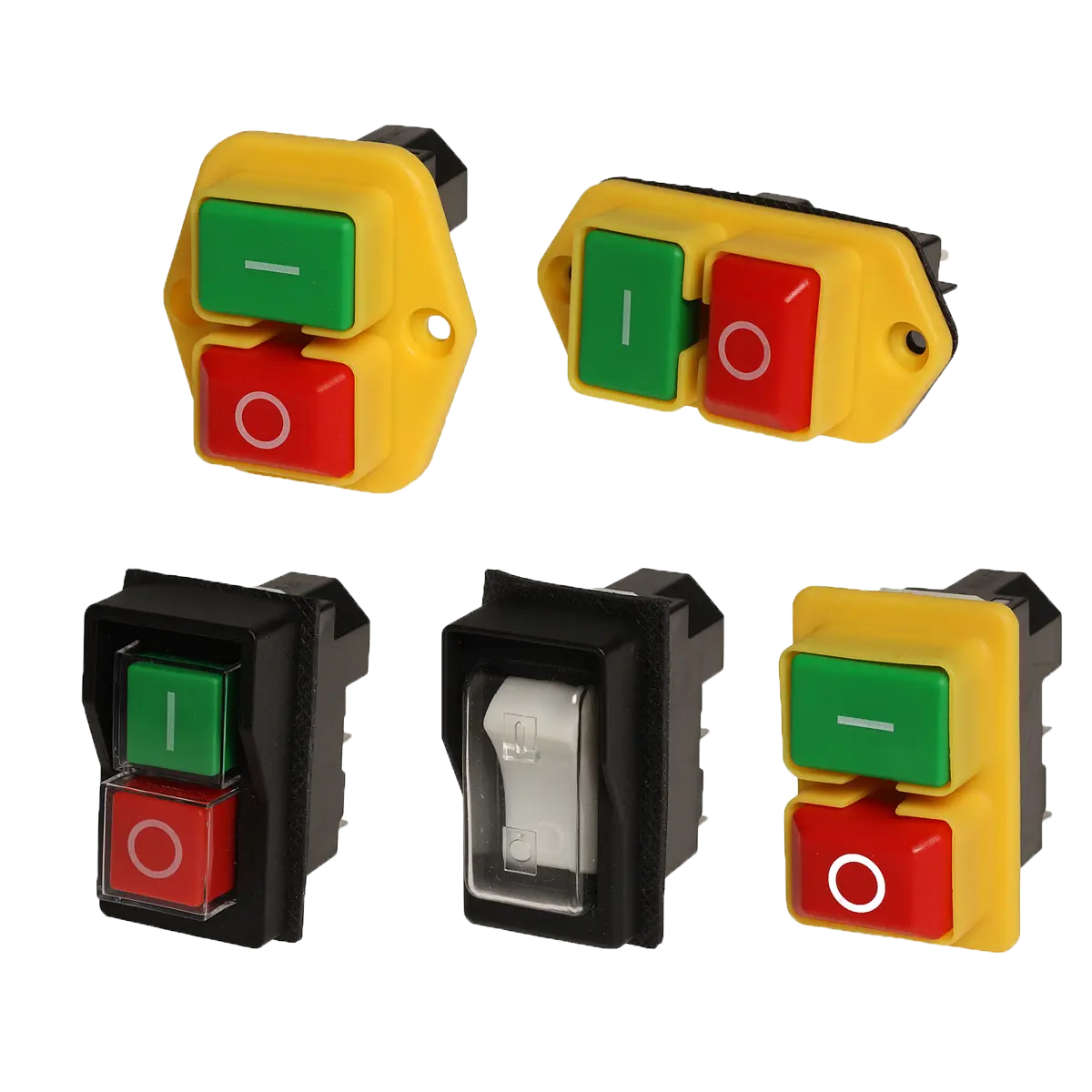

Einbauschalter KB-01
Entspricht IEC947-4-1, EN60947, DIN VDE 0660 Teil 102
Beschreibung
Besonderheiten
- Zum Schalten von Motoren
- Mechanisch Ein/Aus
- Kompakte Bauform
- Anschluss mit Flachsteckern 6,3 x 0,8 mm
- Zwangsöffnende Kontakte
- Befestigung durch 2 Löcher 4mm bzw. durch Schnappbefestigung (je nach Ausführung)
- Schutzart frontseitig mit Schutzkappe IP55 nach EN61058
- Preisgünstig
Serienspezifikationen
Bemessungsisolationsspannung
250 V
Bemessungsbetriebsart
Dauerbetrieb
Polzahl
1-2 (Schließer)
Bemessungsbetriebsstrom Ie
AC1: 16,0A / AC-3: 14,5A
Kurzschlusseinrichtung
DO 16A gG
Bemessungskurzschlussstrom
1000A Zuordnungsart 1
Konventioneller thermischer Strom Ith
16 A
Kontaktabstand
>3 mm
Verschmutzungsgrad
3
Schalthäufigkeit
120 Schaltungen/h
Mechanische Lebensdauer
3x105 Schaltspiele
Elektrische Lebensdauer
0,5x105 Schaltspiele
Umgebungstemperatur
-25°C ... +60°C
Spulenleistung
ca. 3 W
Einbaulage
Beliebig
Gehäusematerial
Kunststoff PA
Arbeitsbereich der Magnetspule
0,85 - 1,1x Bemessungssteuerspannung
Herstellung
Made in China
Auswahlfilter
Ausführungen
| Artikel-Nr | Bild | Spannung (V) | Frequenz (Hz) | Herausgeführter Spulenanschluss |
Preis inkl. MwSt. |
|---|---|---|---|---|---|
| 4070.0002 > 5 |  | 230-240 | 50-60 | Nein | 24,13 € |
| 4070.0045 | | 100-120 | 50-60 | Nein | 21,94 € |
| 4070.0001 > 5 |  | 230-240 | 50-60 | Nein | 24,13 € |
| 4070.0046 | | 100-120 | 50-60 | Nein | 24,13 € |
| 0001.8001 | | 230-240 | 50-60 | Ja, überbrückt | 22,37 € |
| 4070.0006 > 5 | | 230-240 | 50-60 | Ja | 24,13 € |
| 4070.0051 > 5 | | 100-120 | 50-60 | Ja | 24,13 € |
| 4070.0005 |  | 230-240 | 50-60 | Nein | 24,13 € |
| 0001.8005 > 5 | | 230-240 | 50-60 | Ja, überbrückt | 22,37 € |
| 4070.0049 > 5 | | 100-120 | 50-60 | Nein | 24,13 € |
| 4070.0052 | | 100-120 | 50-60 | Ja | 21,94 € |
| 4070.0010 > 5 | | 230-240 | 50-60 | Ja | 24,13 € |
| 4070.0047 |  | 100-120 | 50-60 | Nein | 21,94 € |
| 4070.0003 | | 230-240 | 50-60 | Nein | 24,13 € |
| 4070.0054 | | 100-120 | 50-60 | Ja | 21,94 € |
| 4070.0008 | | 230-240 | 50-60 | Ja | 24,13 € |
| 4070.0050 > 5 | | 100-120 | 50-60 | Ja | 24,13 € |
| 4070.0007 > 5 | | 230-240 | 50-60 | Ja | 24,13 € |
| 4070.0048 |  | 100-120 | 50-60 | Nein | 21,94 € |
| 4070.0004 | | 230-240 | 50-60 | Nein | 24,13 € |
| 0001.8004 | | 230-240 | 50-60 | Ja, überbrückt | 22,37 € |
| 4070.0009 > 5 | | 230-240 | 50-60 | Ja | 24,13 € |
| 4070.0053 | | 100-120 | 50-60 | Ja | 24,13 € |
