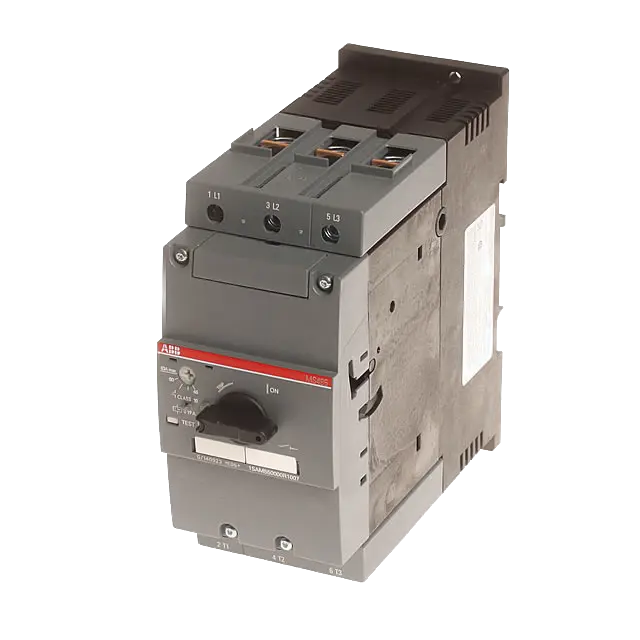

ABB Motorschutzschalter MS450 + MS495
IEC/EN 60947-2, IEC/EN 60947-4-1, IEC/EN 60947-1
Beschreibung
Besonderheiten
- Motorschutz bis 22 bzw. 55 kW (400 V)
- Nennströme 11 bis 100A
- Optimaler Schutz von Motoren bis 100A
- Modulbreite von 55 bzw. 70 mm
- Temperaturkompensiert
- Drehgriffbedienung mit Freiauslösung
- Klare Schaltstellungsanzeige I/TRIP/0.
- Fernabschalten durch Unterspannungsauslöser oder Arbeitsstromauslöser (optional)
Serienspezifikationen
Bezeichnung
MS450 / MS495
Hauptkontakte
3 Schließer
Elektrische Lebensdauer
25.000 Zyklen
Mechanische Lebensdauer
50.000 Zyklen
Umgebungstemperatur offen
-20 ... +70 °C
Umgebungstemperatur offen - kompensiert
-20 ... +60 °C
Umgebungstemperatur gekapselt
-20 ... +35 °C
Schockfestigkeit
25 g / 11 ms (MS450)
Einbaulage
Beliebig
Anschlussquerschnitt MS450
0,75 ... 35 mm²
Anschlussquerschnitt MS495
10 ... 70 mm²
Anzugsdrehmoment der Anschlussschrauben (Hauptkontakt) MS450
3 - 4,5 Nm
Anzugsdrehmoment der Anschlussschrauben (Hauptkontakt) MS495
4 - 6 Nm
Bemessungsstoßspannungsfestigkeit Uimp
6000 V
Verschmutzungsgrad
3
Bemessungsbetriebsspannung Ue
690 V AC / 450 V DC
Bemessungsbetriebsstrom Ie MS450
28-50A je nach Typ
Bemessungsbetriebsstrom Ie MS495
45-100A je nach Typ
Frequenz
50/60 Hz
Motorschaltvermögen
600 V AC
Auswahlfilter
Ausführungen
| Artikel-Nr | Bild | Typ | Bemessungsbetriebsstrom (A) |
Preis inkl. MwSt. |
|---|---|---|---|---|
| 4037.5070 |  | MS450-40 | 28...40 | 131,78 € |
| 4037.5071 | | MS450-45 | 36...45 | 148,23 € |
| 4037.5072 | | MS450-50 | 40...50 | 148,23 € |
| 4037.5073 | | MS450-63 | 45...63 | 263,41 € |
| 4037.5074 | | MS450-75 | 57...75 | 283,08 € |
| 4037.5075 | | MS450-90 | 70...90 | 350,55 € |
| 4037.5076 | | MS450-100 | 80...100 | 377,77 € |
